支柱の製作



前回製作した9mmのパイプを6mmの丸鋼に溶接していきます。



この6mmの丸鋼がメインのフレームです。



6mmの丸鋼は400・420・460・360・100と5種類使いますが、長さが400mmのものが支柱です。



この支柱の上部にパイプを２個溶接したもの、下部にパイプを1個を溶接して取り付けます。



これが1台につき４本で1セット、10台分で40本製作します。

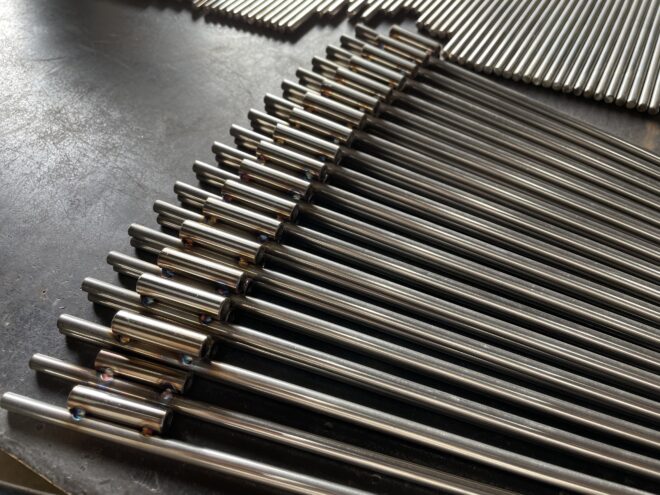

パイプを1個溶接したもの



tig溶接で



6mm丸鋼に取り付けるパイプは、厚みが1mmなので慎重に丸鋼と溶接します。



私なりのコツは、はじめは6mm丸鋼の方にアークを当てて丸鋼を少し溶かしてからパイプに少し流す様に溶かす。



これが私なりにつかんだ溶接のコツです。



とは言っても、今だからそう言えるのですが、ここまでくるのにはそれなりに練習も試行錯誤もしました。



なんせ、以前鉄工所で仕事をしていたと言っても、tigはほぼ触ったことがありませんでした。



そのため教わることができなかったので基本的に自己流です。



転機になったのは私が購入した溶接機メーカーのDAIHENの展示会の時です。



自己流で色々やってはみたものの、正解が全くわからない状態が長かったので、電流の調整の仕方をその時に教わりました。



そこで少し掴んでから後は、自分で数をこなして行った感じです。



今となっては、tigとmigを使い分けて製品作りをできる様になりました。



このtig溶接ができなかったらSUS製焚き火台の製作はできなかったと思います。

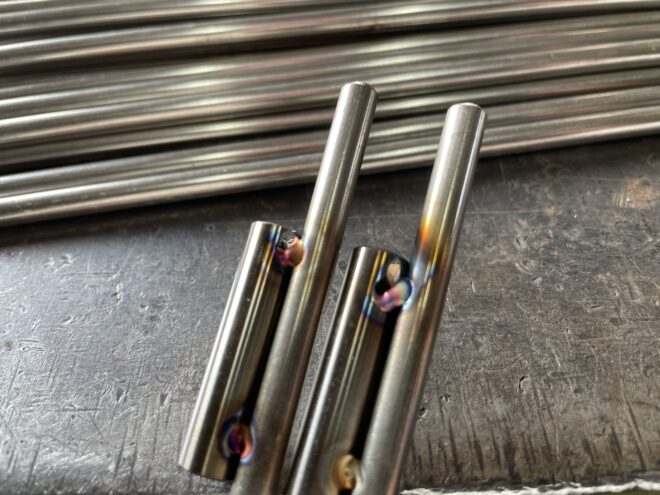

アークを当てる位置が悪くて溶けてしまった失敗例



時間にしてほんの1秒弱程度アークを当てます

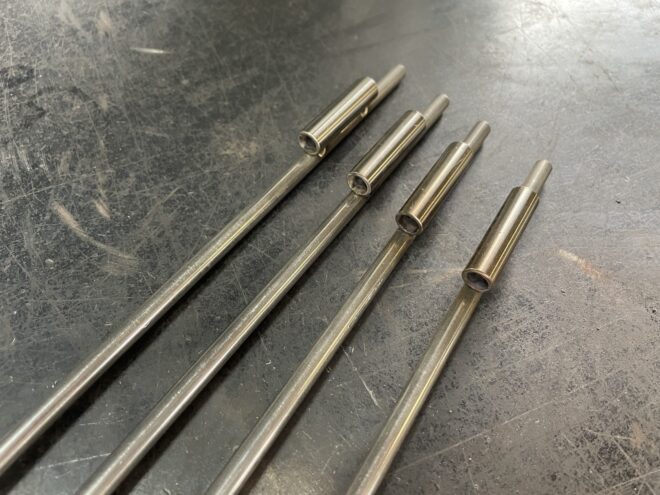

丸鋼の端から20mm程度に取り付けます

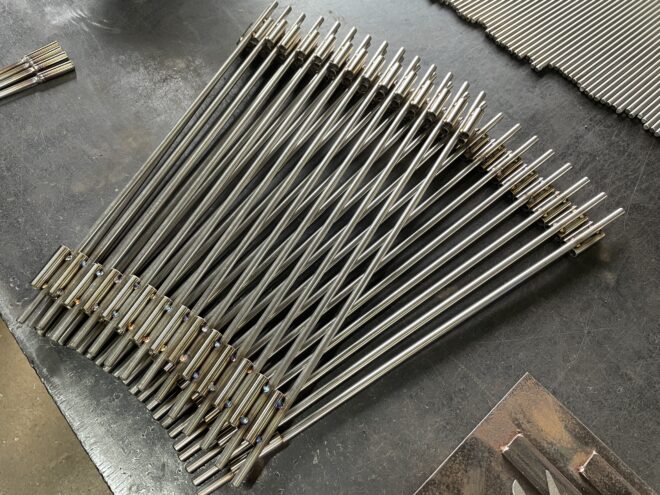

上下パイプを取り付けて完成

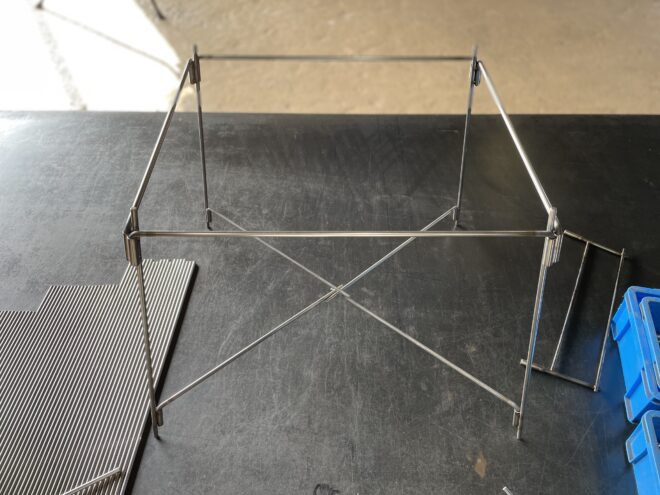

仮組みして確認します
